커스텀 I/O 쉴드 목업 만들기

안녕하세요 똑똑한멍청입니다.

한동안 글을 못 올리다가 드디어 글을 올리네요.
메인보드 I/O쉴드를 만들어봤습니다.
원래 없었고 구하기가 귀찮기 때문에 <- 라는 변명 겸 뻘짓입니다.

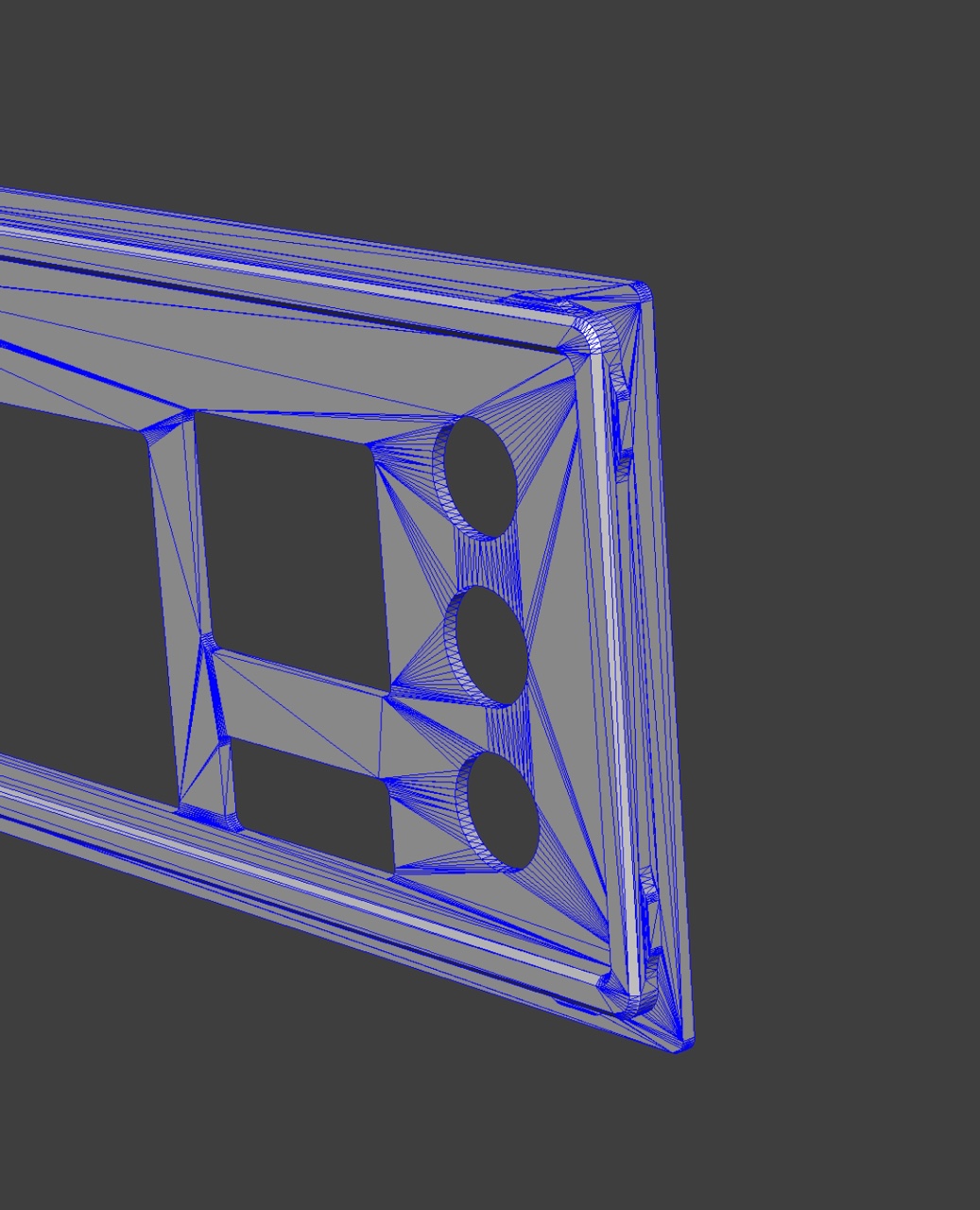

STL Model

휴대폰 stl뷰어로 본 모델링 파일입니다.

휘릭휘릭 출력을 걸어줍니다.

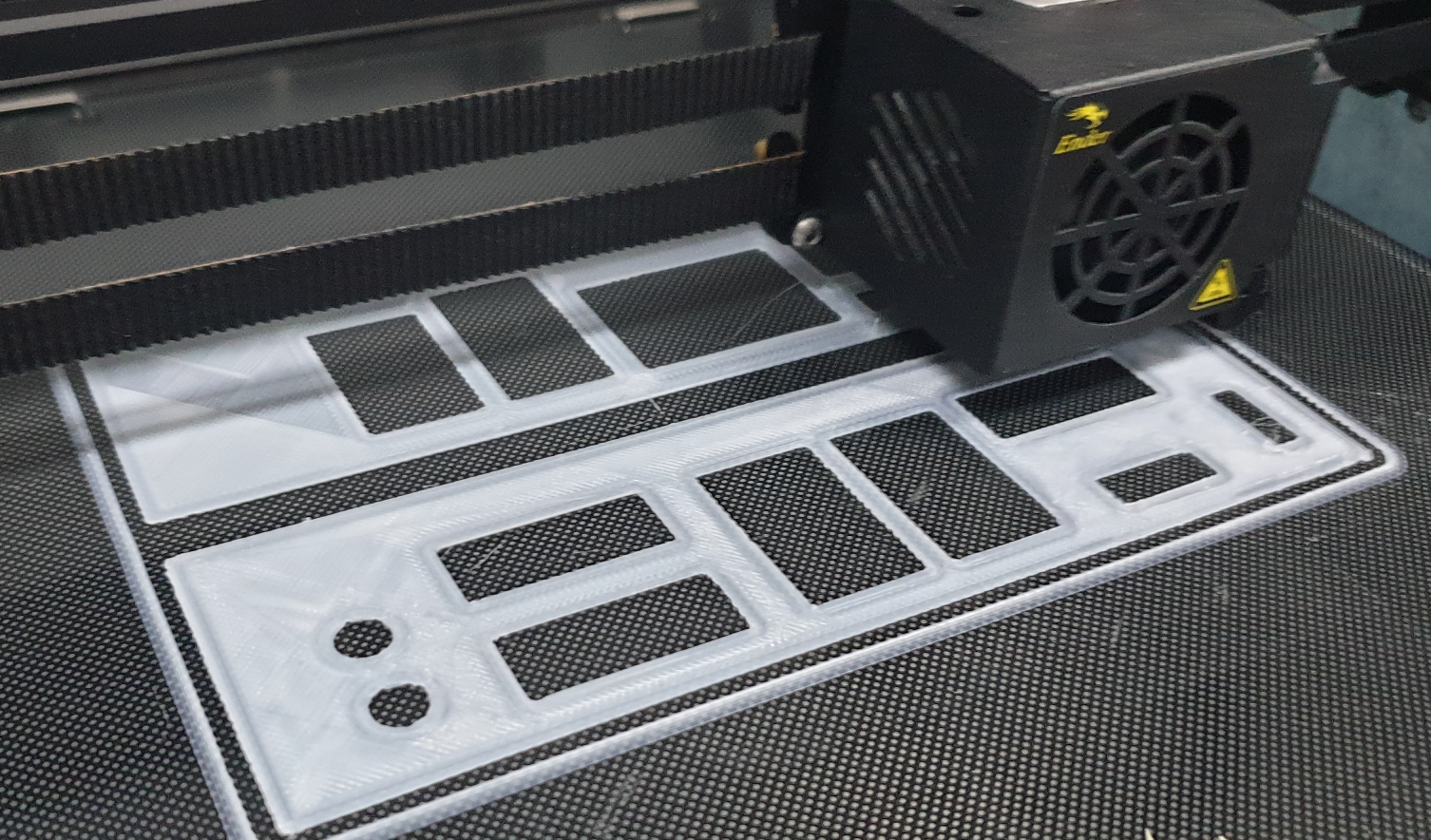

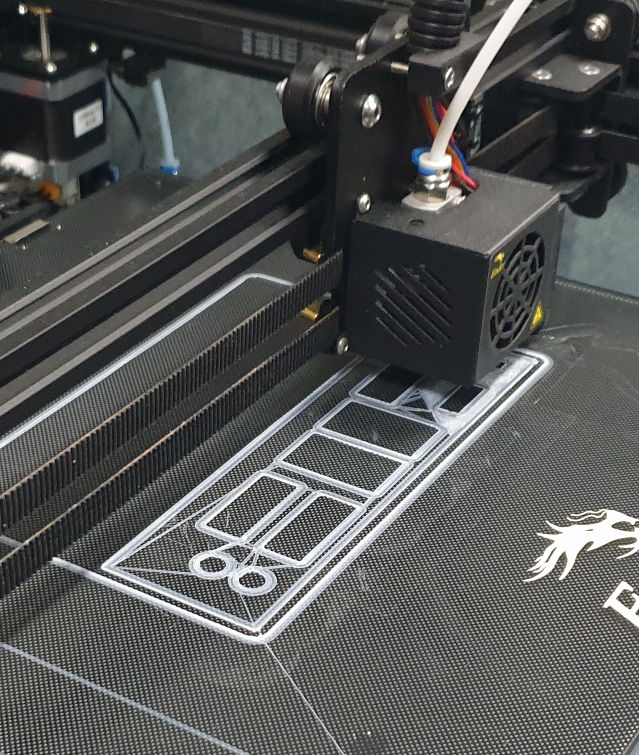

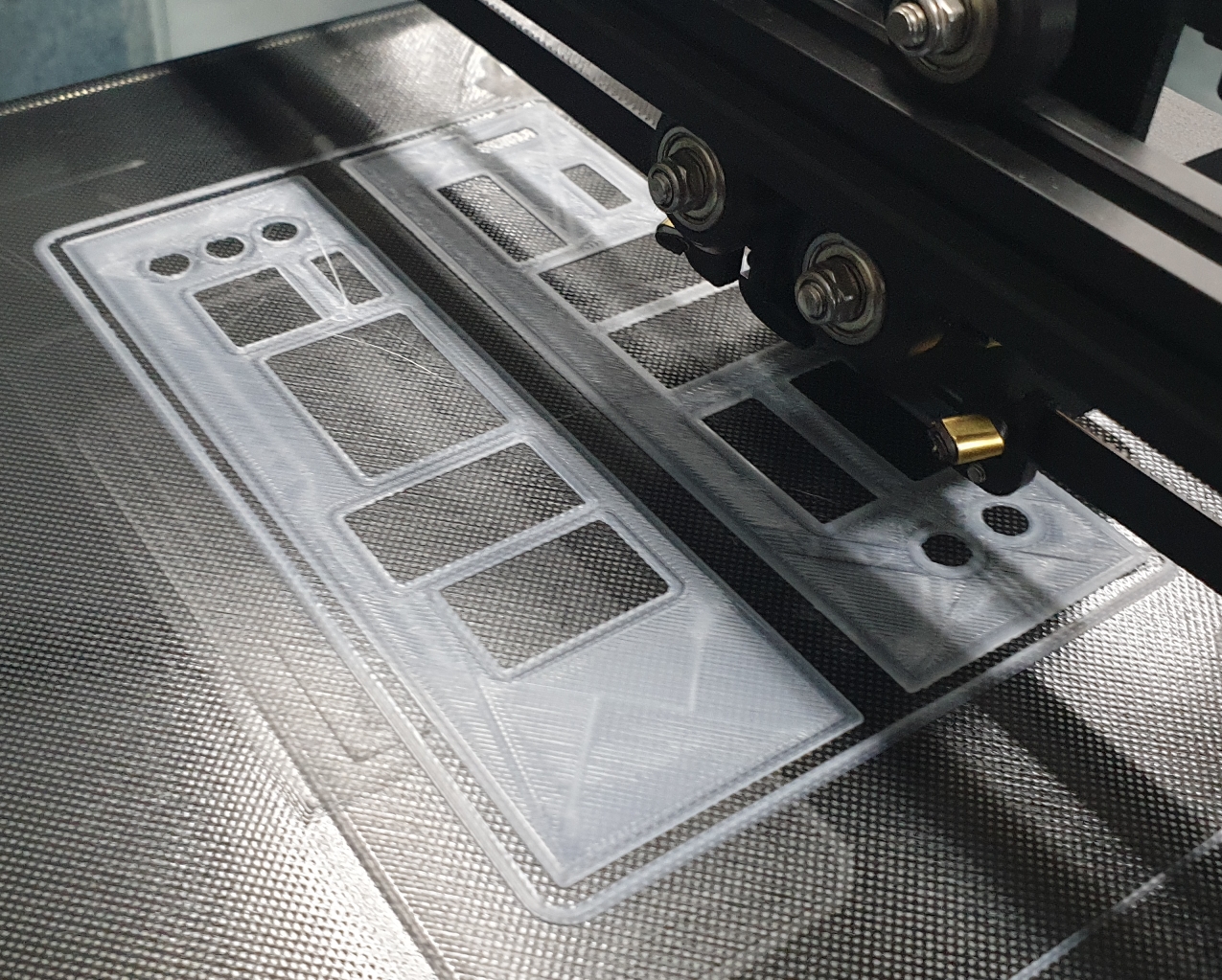

열심히 출력중인 프린터

퀄리티는 뭐 그럭저럭입니다.

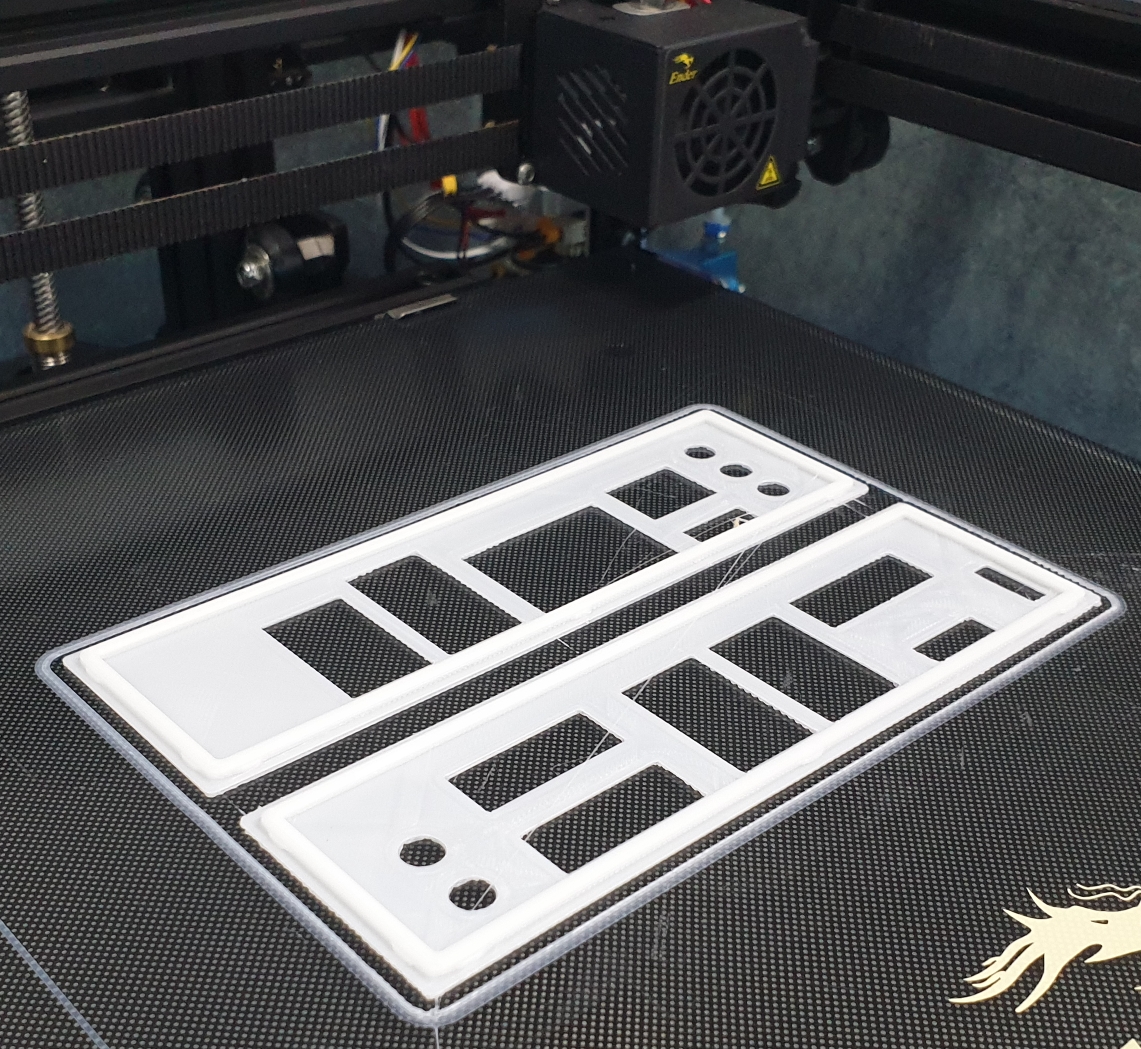

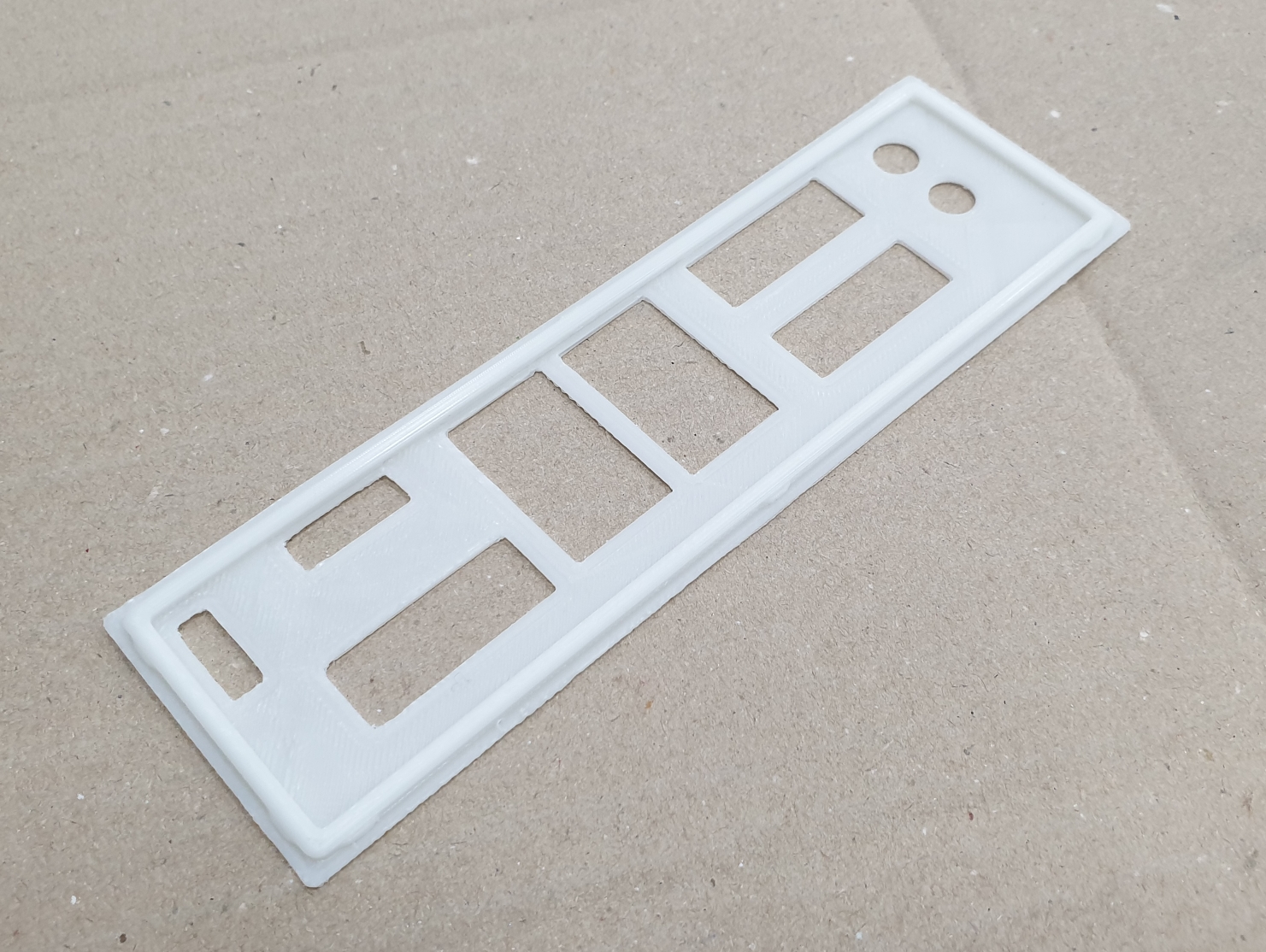

다 출력했네요.

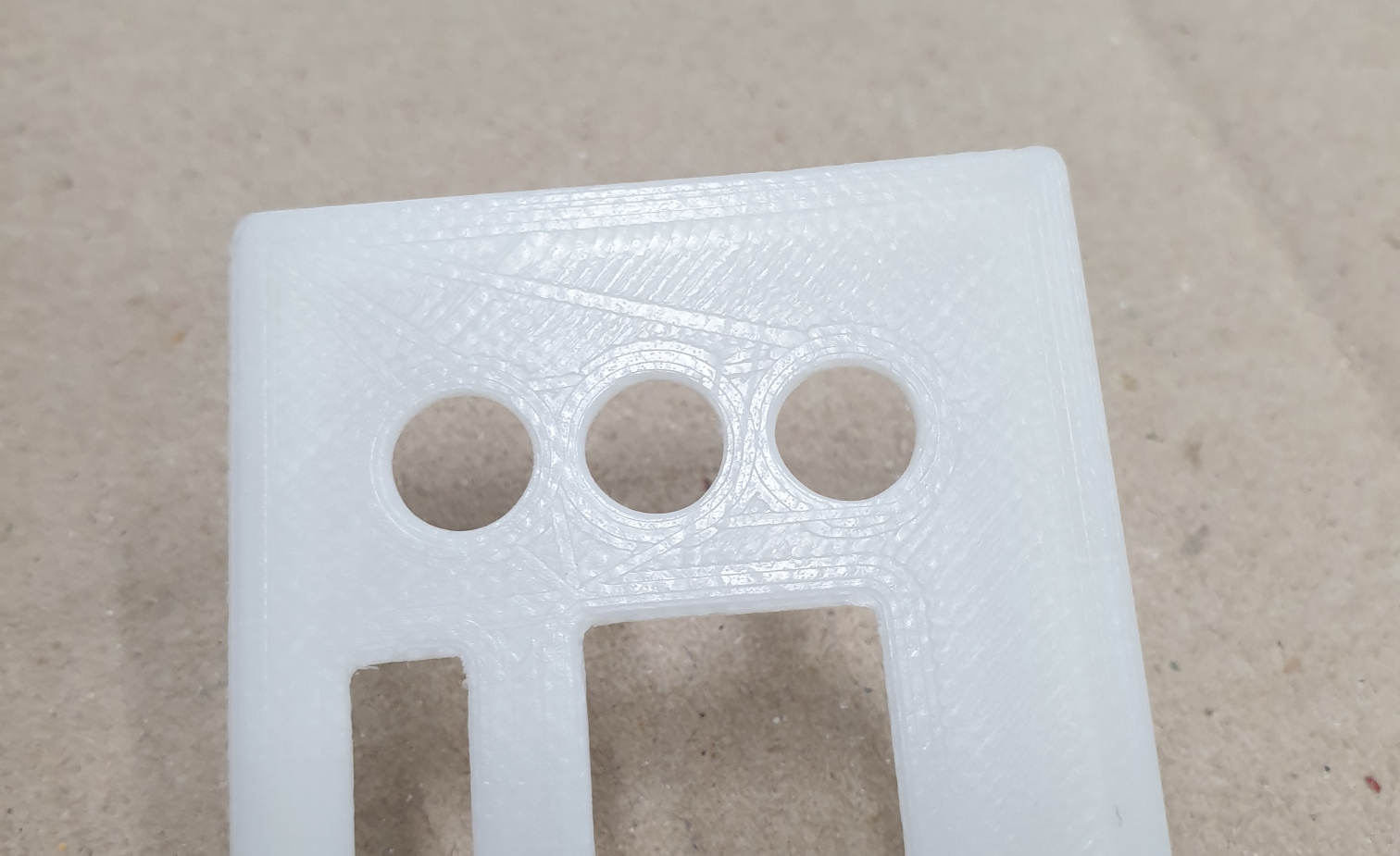

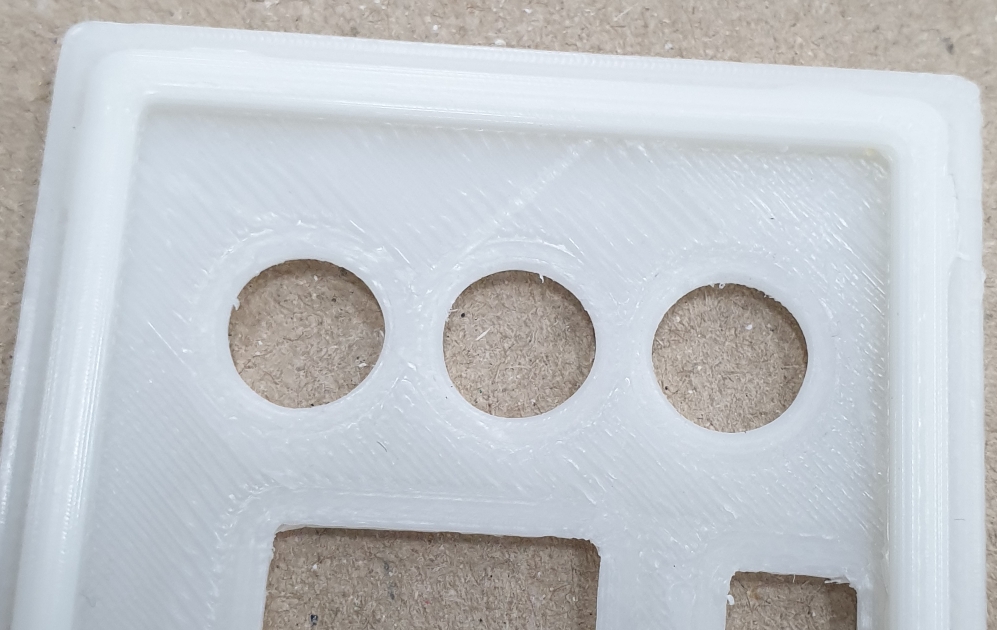

아래는 근접 사진입니다.

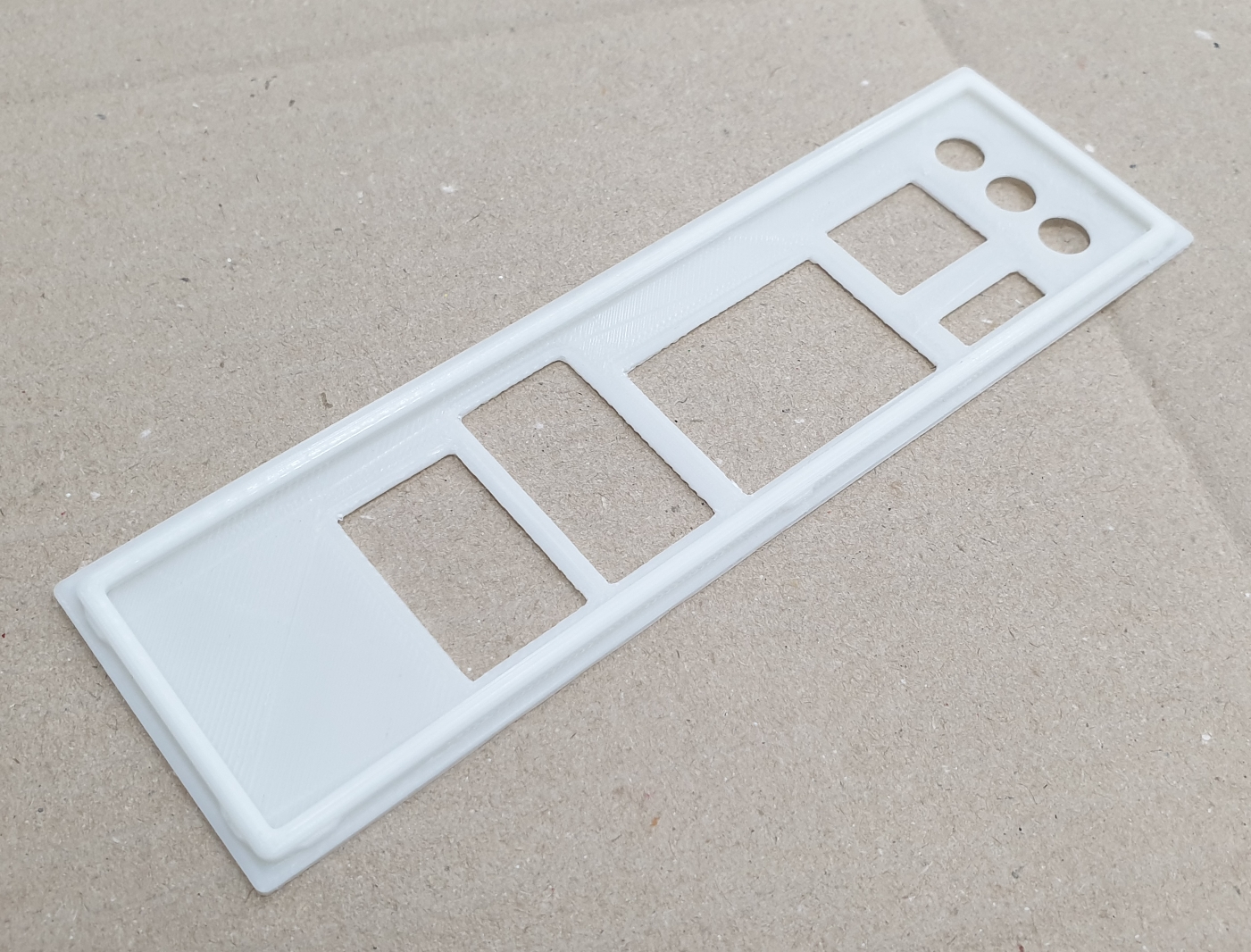

PC Rear I/O Shield

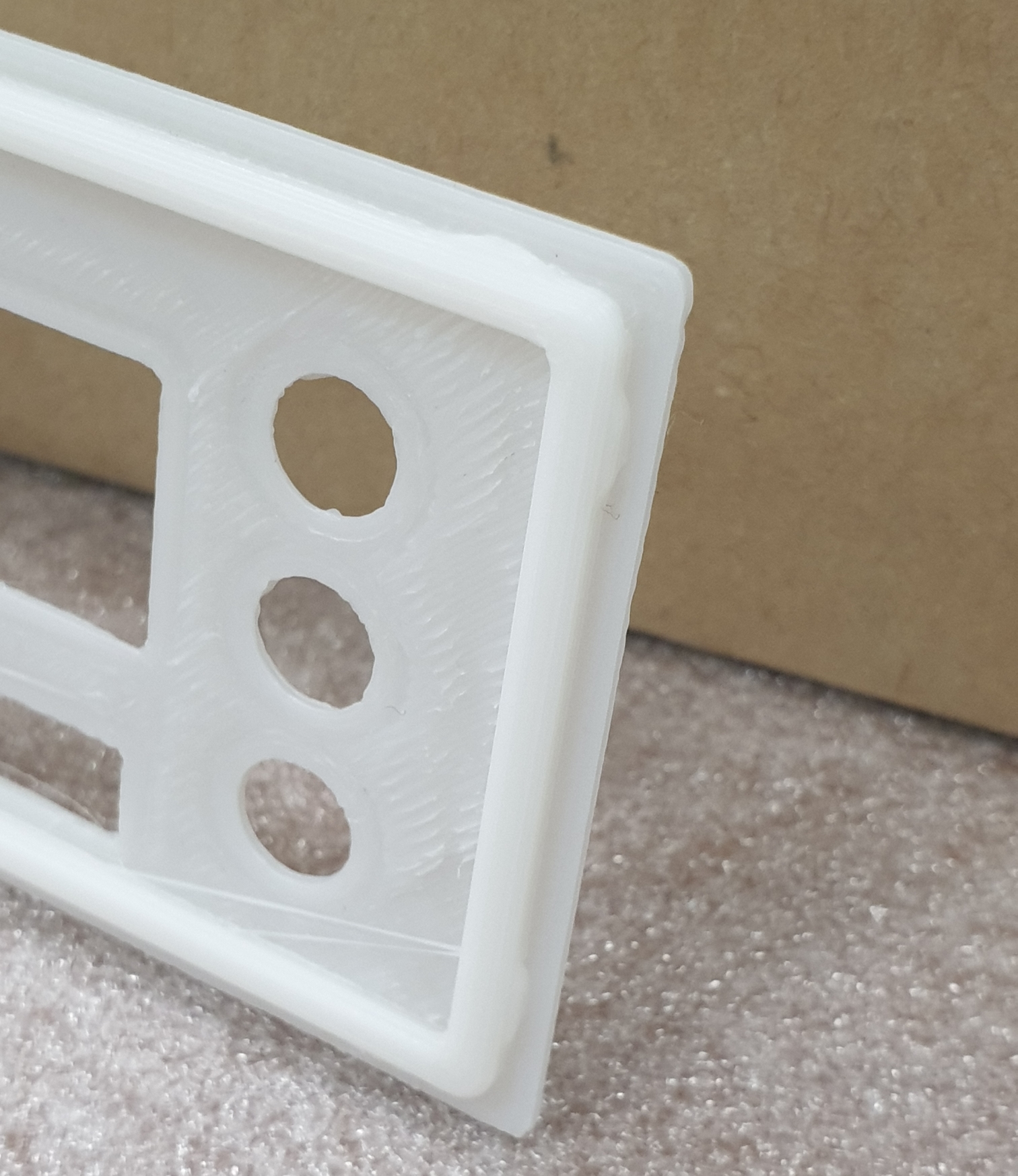

테두리부분이 더럽습니다.....



그래서 일단 드릴날로 구멍부분은 깔끔하게 뚫고 마감했습니다.

전면

후면

타공해도 깔끔하게는 안 나옵니다..
테스트용이니깐 대충대충 진행했습니다.




다른부분들도 더러운부분은 한번 칼날로 긁어주었습니다.

INTEL DQ67EP - ITX M/B

AXIOMTEK MANO500 - ITX M/B

보드에 맞는지 테스트를 하면 완료입니다.

감사합니다.


22년 03월 22일 추가

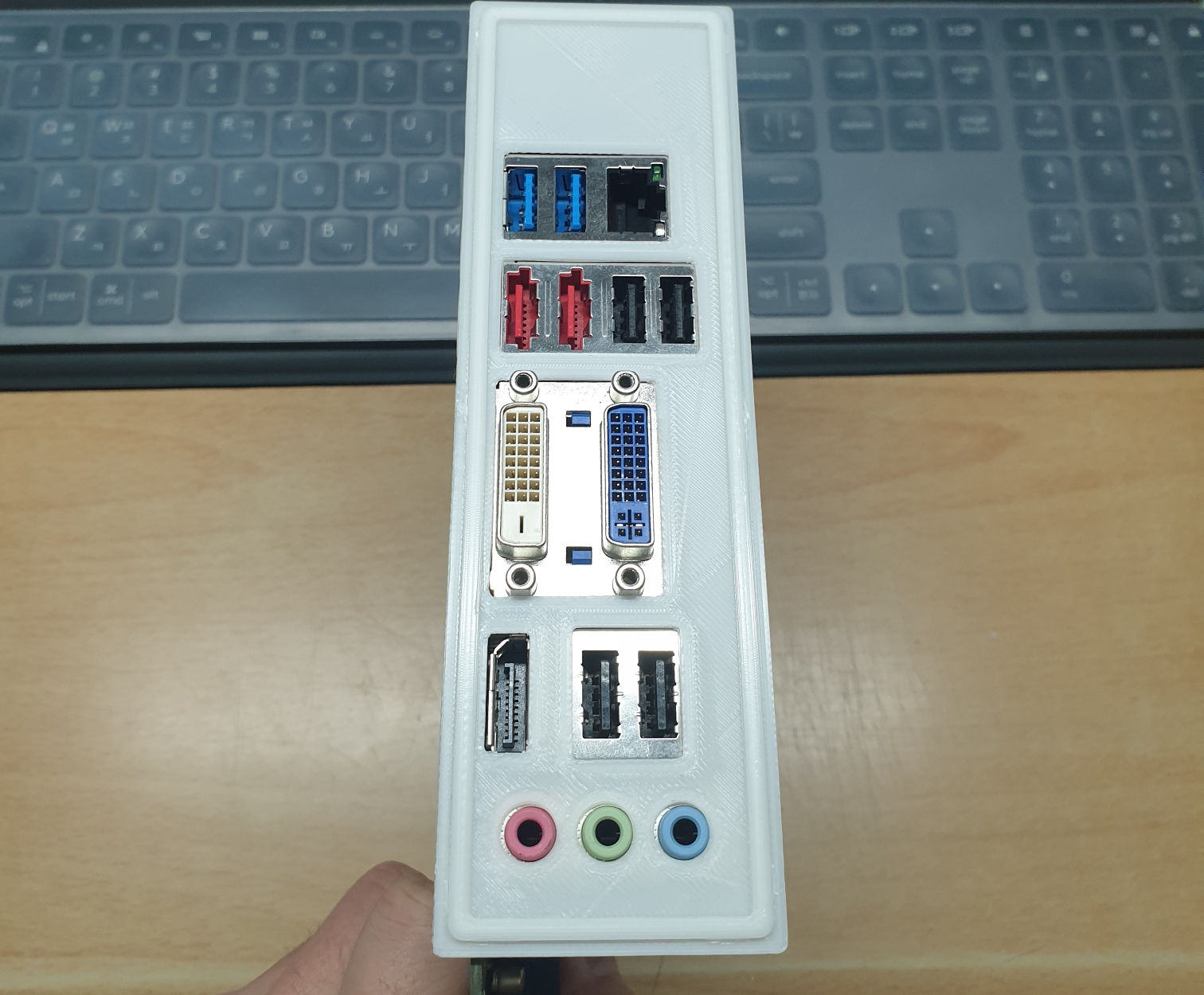

인텔 DQ67EP 메인보드에 올려본 사진입니다.
(3D 프린터 공차품질이 좋지 못해 케이스에는 장착을 못 했습니다.)
